1.范围
本标准规定了自限温伴热带的技术要求、试验方法、检验规则、标志、包装、运输和贮存等条件。
本标准适用于具有正温度系数电阻率的聚合物导电复合材料制成的自限温伴热带。

2.规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的较新版本。凡是不注日期的引用文件，其较新版本适用于本标准。
GB/T 2900.10  电工术语  电缆（GB/T 2900.10-2001,idt IEC 60050(461):1984）
GB/T 2900.23  电工术语  工业电热设备（GB/T 2900.23-1995,neq IEC 60050(841):1983）
GB/T 3956  电缆的导体（GB/T 3956，idt IEC 60228:1978）
GB/T 2951.1-1997  电缆绝缘和绝缘层材料通用试验方法  第1部分：通用试验方法  第1节：厚度和外形尺寸测量——机械性能试验（idt IEC 60811-1-1:1993）
GB/T 2951.2-1997  电缆绝缘和绝缘层材料通用试验方法  第1部分：通用试验方法  第2
节：热老化试验方法（idt IEC 60811-1-2:1995）
GB/T 2951.4-1997  电缆绝缘和绝缘层材料通用试验方法  第1部分：通用试验方法  第4
节：低温试验（idt IEC 60811-1-4:1985）
GB/T 2951.5-1997  电缆绝缘和绝缘层材料通用试验方法  第2部分：弹性体混合料专用试验方法 苐yi节：耐臭氧试验——热延伸试验——浸矿物油试验（idt IEC 60811-2-1:1986）
GB/T 3048.6-1994 电线电缆电性能试验方法  绝缘电阻试验  检流计比较法
GB/T 3048.8-1994 电线电缆电性能试验方法  交流电压试验
GB/T 3048.9-1994 电线电缆电性能试验方法  绝缘线芯工频火花试验
GB/T 2406-1993 塑料燃烧性能试验方法  氧指数法
GB 3836.1  爆炸性气体环境用电气设备 第1部分：通用要求（GB 3836.1-2000,eqv IEC 60079-0:1998）
GB 3836.3  爆炸性气体环境用电气设备 第3部分：增安型“e”（GB 3836.3-2000,eqv IEC 60079-7:1990）

3.术语和定义
本标准未定义的术语采用GB/T 2900.10、GB/T 2900.23 规定的名词术语
3.1 电阻率温度系数 temperature coefficient of resistivity
反映电阻率与温度变化的关系。电阻率随温度升高而增大的为正温度系数，反之为负温度系数。
自限温伴热带 self-regulation heating belt
由具有正温度系数（Positive Temperature Coefficient,PTC）电阻率特性的高聚物导电复合材料制成的带状电伴热器。
3.3发热电阻体（自限温伴热带的）heating resistance body(of self-regulation heating belt)
敷设在两平行的导体之间，能够将电能转变为热能的材料。
3.4芯带 core-belt
由导体和发热电阻体组成的扁形发热元件。
3.5外护套 jacket
包覆在绝缘外面，由金属或非金属材料组成的均匀连续的包覆层，用来保护盒增强自限温伴热带以防损坏。
3.6标称功率（自限温伴热带的）nominal power(of self-regulation heating belt)
自限温伴热带在10℃时测出的每米发热功率。
3.7较高表面温度 maximum surface temperature
绝热条件下测得的，通电状态下自限温伴热带表面能够达到且不再升高的温度。
3.8较高承受温度 maximum bearable temperature
自限温伴热带功能和结构受到损坏并且不能再恢复的外界温度。
3.9较高维持温度 maximum holding temperature
在一定保温条件下，自限温伴热带通电时，能够使伴热系统持续保持（或保持一段时间）的较高温度。
3.10起动电流 start current
额定电压下，环境温度为0℃时起动的瞬间较大电流。
3.11PTC强度 intensities of PTC
自限温伴热带峰值电阻（Rpeak）与25℃时的电阻（R25）之比值，即：
PTC强度（K）= Rpeak/R25

4.产品结构、分类和标识
4.1产品结构
4.1.1自限温伴热带可为芯带与绝缘组成的基本型结构，也可为芯带、绝缘、屏蔽层、护套层组成多层结构。
4.1.2结构示意图，见图

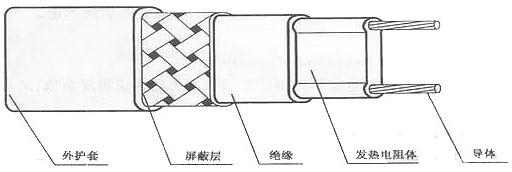

① 平行导电金属线芯；② 发热芯带；③绝缘层；④ 屏蔽层；⑤ 护套层

4.2分类
成品自限温伴热带可分为：基本型、防爆型、加强型和耐腐型等。
4.2.1基本型自限温伴热带
由芯带和绝缘构成的自限温伴热带，用“J”表示。
4.2.2防爆型自限温伴热带
在基本型自限温伴热带外，将金属丝编织形成屏蔽层，具有接地和增强保护作用。亦称屏蔽型自限温伴热带。用“P”表示。
4.2.3加强型自限温伴热带
在自限温伴热带外，再包覆一层外护套。用“B”表示。
4.2.4耐腐型自限温伴热带
在基本型自限温伴热带外包覆一层具有耐酸、碱特性的外护套。用“F”表示。
4.3产品型号规格
产品型号规格的基本信息组成及排列顺序如下：
示例：DBRZ-25-220-J 代表低温窄型，标称功率25W/m,额定电压220V，基本型结构的普通自限温伴热带。

5.技术要求
5.1导体
由多股绞合的镀覆镍层的铜线组成。一般应符合GB/T3956导体线芯第2种的规定。
5.2芯带
5.2.1形状与尺寸
芯带的断面一般为哑铃形或扁圆形，其宽度为6mm-12mm，厚度为1.5mm-3.0mm,偏差不超过规定值的10％，包覆导体的发热电阻体材料较薄处不得＜0.2mm
5.2.2热延伸性能
交联后芯带的热延伸试验按GB/T2951.5进行，在规定的温度和载荷下，芯带材料的热延伸率，低温型≤175%，中温和高温型≤150%，冷却后永久变形≤15%
5.2.3芯带的PTC强度
芯带的PTC强度（K）应≥104。
5.3绝缘与外护套
5.3.1绝缘材料
绝缘材料可用PE、Teflon FEP、Teflon PFA等。应按使用工艺条件不同选用。
5.3.2绝缘厚度
绝缘厚度为0.5mm-1.2mm，其较薄处的厚度应不小于规定值的90%。
5.3.3外护套厚度
外护套厚度为0.6mm-0.8mm,其较薄处的厚度应不小于规定值的90％。
5.3.4 绝缘机械性能
绝缘的拉伸强度见表1。

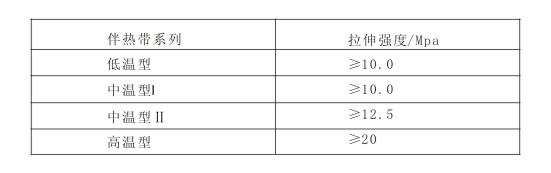

表1 绝缘的拉伸强度

5.3.5绝缘热老化性能
在高于较高承受温度15℃的老化箱中老化168h，老化后的拉伸强度变化率≤20%，断裂伸长变化率≤20%。
5．3．6绝缘与外护套材料的燃烧性能
绝缘与外护套材料的氧指数应≥27。
5．4成品自限温伴热带
5．4．1自限温伴热带各种系列及主要参数

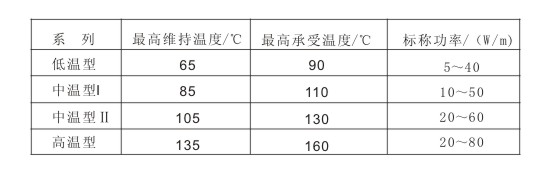

自限温伴热带各种系列及主要参数见表2。
表2伴热带各种系列的主要参数

5.4.2工频火花试验性能
自限温伴热带芯带包覆绝缘后，按GB/T 3048.9规定，工频5kV火花试验不击穿。
5.4.3耐高压交流电性能
自限温伴热带耐高压交流电试验的条件参见表3。

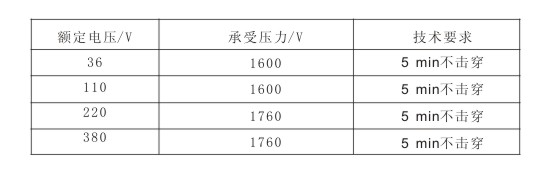

表3耐高压交流电性能

5.4.4防水性能
成品自限温伴热带试样浸入室温水中48h后仍可达到5.4.2耐高压的要求。
5.4.5绝缘电阻
每米成品自限温伴热带的绝缘电阻不低于20MΩ。
5.4.6低温弯曲性能
在-20℃下，自限温伴热带弯曲二次后表面无开裂。
5.4.7较高表面温度
额定电压下，自限温伴热带较高表面温度：低温型不高于85℃；中温型不高于120℃；高温型不高于150℃（对于较高维持温度高于135℃的高温型自限温伴热带不在此范围）。
5.4.8起动电流
额定电压为220V时，各系列自限温伴热带在0℃和10℃时的起动电流见表4。

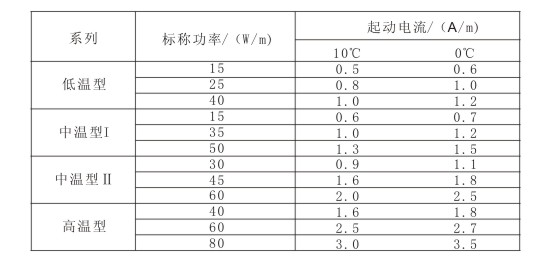

表4 自限温伴热带起动电流

5.4.9热稳定性能
5.4.9.1试样在热稳定测试仪上经冷热交替循环试验后，功率不低于标称功率的90%。

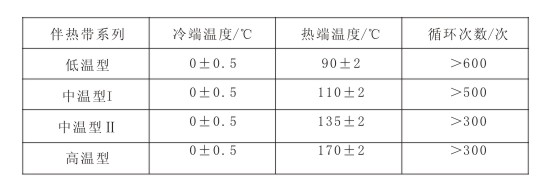

5.4.9.2冷热温度及交替循环次数参见表5
表5 冷热温度及交替循环次数

5.4.10成品伴热带的防爆性能
应符合GB3836.1，GB 3836.3的有关规定。
5.4.11屏蔽层
屏蔽层采用镀锡铜丝或其他金属丝编织，编织层应均匀，表面应平整，完整地覆盖于带体表面。单根金属丝的直径在0.12mm～0.15mm之间，编织层覆盖率≥85%。

6. 试验方法
除非另行规定，试验在室温下进行；交流电的频率40Hz～60Hz。样品为未使用过的新样品。
6.1芯带外形尺寸的测量
按GB/T 2951.1执行。
6.2 热延伸性能试验

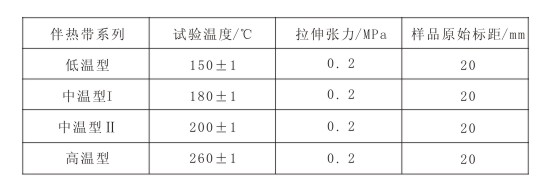

按GB/T 2951.5执行。试验温度参见表6。
表6 热延伸试验

6.3PTC强度测量
6.3.1试验设备
万用表、高电阻测量仪或兆欧表，按GB/T 3048.6执行，精密型热风循环烘箱（室温～300℃，精确度±2℃）。
6.3.2样品
每次取三组试样，每组试样一支，长120mm，剥出每支试样一端的线芯20mm，另一端加以绝缘。
6.3.3试验步骤
将样品放入烘箱，设定温度，控制升温速度为（2～5）℃/min，测定不同温度下样品的电阻，取较高电阻为Rpeak,按 3.11所列公式计算PTC强度。
6.4绝缘与外护套厚度的测量
按GB/T 2951.1执行。
6.5机械性能试验
按GB/T 2951.1执行。
6.6热老化性能试验。
按GB/T 2951.2执行。试验温度见表7。

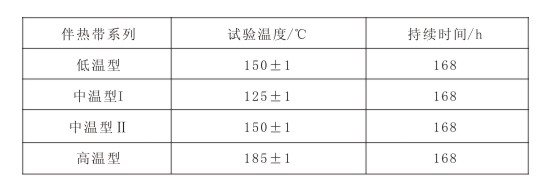

表7 热老化试验

6.7燃烧性能试验
按GB/T 2406 执行。
6.8较高维持温度测定
6.8.1试验设备
电流表、电压表、交流稳压电源、测温仪表，以及长1.2m，外径为50mm，壁厚＜0.5mm的不锈钢钢管一支，用软管将钢管二端与恒温水槽（高温伴热带要采用导热油）进口连接，二端分别设置测温探头。
6.8.2试验样品
长 1030mm，一端用套管密封，另一端剥出30mm导体接好导线用套管封住，将试样紧贴在钢管上。钢管外用厚度为25mm的发泡橡塑或相当的隔热材料保温。
6.8.3试验步骤
通过开关将试样接通交流稳压电源，将电流表串联接到试样的导体上，由恒温水（油）槽向钢管内泵入循环水（油），慢慢加热恒温水（油）槽，温度升高后，不断观测电流表读数，当电流表读出的电流值为零时，记录下测温仪表上的读数，该温度即为较高维持温度。
6．9较高承受温度
测得的较高维持温度加25℃，为该样品的较高承受温度。
6．10工频火花试验
按GB/T 3048.9执行。试验电压5kV，整定电流100mA。
6.11高压交流电试验
6.11.1试验设备
高压电源和高电压测量仪，按GB/T3048.8规定的要求。
6.11.2样品
在一批产品中随机截取三支试样，每支长度至少为5m，剥出一端的两根导体各长30mm并绞合在一起。
6.11.3试验步骤
6.11.3.1基本型伴热带
在室温下将试样浸入水中，试样两端露出水面300mm。
6.11.3.2防爆型伴热带
剥去防护层和屏蔽网300mm，将屏蔽网接地，试样不必浸入水中。
6.11.3.3加强型伴热带
剥去外绝缘层或无碱玻璃布层，有屏蔽层时，将屏蔽网接地，试样不必浸入水中。

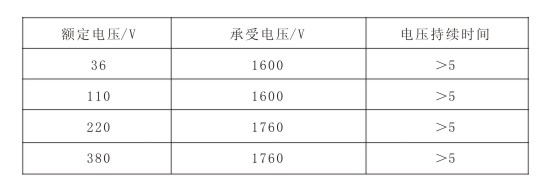

6.11.4将高压交流电源的高压端接自限温伴热带的导体，接地端接入水或屏蔽网。试验电压按表8进行。



6.12防水性能试验
试样按6.6.2制备，浸入室温水中不少于48h,然后按6.6.4进行耐交流高压电试验，不发生击穿。
6.13护套绝缘电阻测量
6.13.1 试验设备：按国标GB/T 3048.6第3章试验设备执行。
6.13.2 自限温伴热带样品在完成6.6交流电压试验后接着进行本试验。浸水试验试样按6.6.2制备，浸入室温水中不少于48h，然后按6.6.4进行耐交流高压电试验。
6.13.3基本型伴热带浸入水中，用高阻仪（DC500V）测量线芯和屏蔽网间的电阻。
6.13.4防爆型伴热带不必浸入水中，用高阻仪（DC500V）测量线芯和屏蔽网间的电阻。
6.13.5绝缘电阻的计算：将测试结果按国标GB/T3048.6计算出试样的绝缘电阻。
6.14低温弯曲性能试验
按GB/T2951.4执行
将试棒喝待测试的基本型自限温伴热带样品放入低温箱中，按表9条件进行，完成后，取出试样观察无开裂。

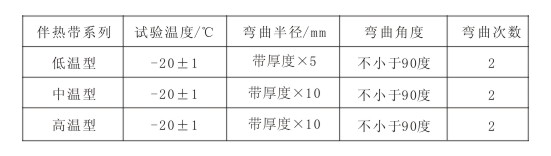

表9 低温弯曲试验



GB/T19835-2005
6.15较高表面温度测量
将3m-4m长的伴热带样品绕成盘香状，3对热电偶夹在伴热带的不同部位之间。将此样品放在一内衬为不小于50mm厚的泡沫聚苯乙烯的保温盒中。靠近自限温伴热带处则用能承受其较高承受温度的保温材料隔热。对样品施加额定电压后温度上升，当温度均衡时测量3对电偶的温度，取读数较高者为该型号自限温伴热带的较高表面温度（温度均衡是指温度升高不超过2℃/时）
6.16起动电流测量
6.16.1试验设备
同6.8.1
6.16.2样品
同6.8.2
6.16.3
试验步骤
将电流表串联接到试样的导体上，由恒温水（油）槽向钢管内泵入循环水（油），慢慢对恒温水（油）槽制冷，待水（油）温达到0±1℃后，通过开关将试样接通交流稳压电源，记录通电起始阶段的较大瞬时电流。该电流为样品自限温伴热带0℃时的起动电流。同一方法可以测得10℃时的起动电流。
6.17功率-温度特性的测量
6.17.1试验设备
同6.8.1。
6.17.2样品
同6.8.2。
6.17.3试验步骤
在按6.16.3测定冷起动电流后继续通电，调节恒温槽水（油）温到10℃，在电流恒定时（电流变化值小于5%），读取电流、电压及相应的钢管温度。然后保持通电状态，以后水温每提高10℃用上述方法测定一次，直至达到较高维持温度为止。
6.17.4计算与作图
由6.13.3所测的电压电流计算功率，对应的功率和温度作功率-温度曲线。10℃时的功率为标称功率。
6.18热稳定性试验
6.18.1试验设备
专用热稳定性试验仪。
6.18.2样品
每次取二组试样，每组试样3～5支，每支长170mm，剥出每支试样一端的导体20mm，另一端加以绝缘。
6.18.3试验步骤
将两组试样分别接到热稳定性试验仪上，所有试样通以额定电压。然后在装有试样的两侧分别通热的导热油和冷的导热油，至热端温度为该样品伴热带较高承受温度±2℃，冷端温度为±5℃，稳定6min。然后将两端的冷热介质对调，使之循环。在7～30次循环之间测量试样的功率共五次。取平均为起始功率。以后每隔60～100次循环测量功率一次直至满足要求的循环次数为止。功率均当样品在冷端时测量。

7检验规则
7.1出厂检验
7.1.1自限温伴热带应由制造厂检验部门检验合格后方可出厂。
7.1.2自限温伴热带的出厂检验至少包括6.1、6.16、6.17的项目，如有一项不合格，则为不合格产品。
7.2型式试验
7.2.1伴热带在下列情况之一时，应进行型式检验：
a）新试制的伴热带产品；
b）当伴热带配方、工艺或所用材料有较大改变时；
c）连续生产中的产品，每两年不少于一次；
d）作产品防爆检验的样品；
e）国家质量监督部门提出进行型式检验的要求。
7.2.2型式检验的内容应符合表10的规定。

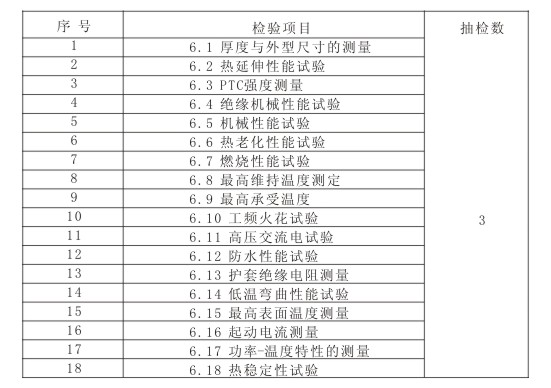

表10 形式检验内容



7.2.3型式检验的抽样数与判定规则
每次随机抽三段样品，经检验如发现有一段不符合本标准的技术要求时，应从该批产品中另抽出双倍数重复检验，如仍有不符合要求时，则该批产品为不合格。
7.3验收
订货方有权检查产品的主要技术指标是否符合本标准规定值的要求。
8标志、包装、运输和贮存
8.1成品自限温伴热带的表面应印有清晰的型号、厂名、批量代号，两个标志始末端的间距不超过500mm。
8.2为了方便用户识别，绝缘和护套颜色按低、中、高温予以区别，一般定为低温型自限温伴热带为黑色，中温型自限温伴热带为蓝色，高温型自限温伴热带为棕色。也可按用户的要求设计绝缘或外护套颜色。
8.3成品自限温伴热带可以成卷或成盘包装，端头应用绝缘胶带密封，注意防潮。
8.4每卷或每盘自限温伴热带上应有标签注明以下内容：
a)产品名称（特别注明不得作为导线使用）；
b）型号；
c）长度（m）；
d）质量（kg）
e) 制造厂名；
f）执行产品标准号；
g）出厂时间；
h）检验员；
i）合格证。
8.5装箱时包装箱体外应标明：产品名称、型号、制造厂、厂址、电话、通讯地址，箱体上应有毛重、防潮、向上等标志。
8.6贮存应注意防潮、防腐蚀。

附录A
（资料性附录）
热稳定性能测试仪
A.1试验设备
A.1.1试验装置

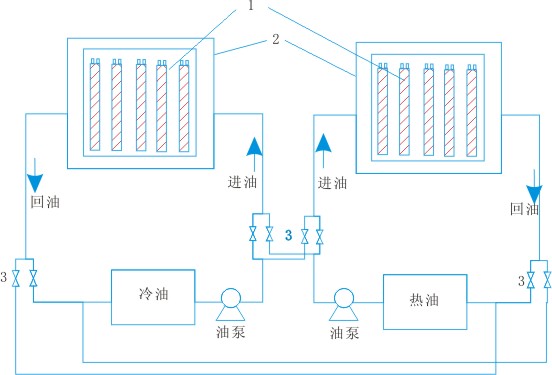

如图A.1所示
1. 自限温伴热带样品；
2. 中空金属测试平台；
3. 电磁阀



A.1 热温度性测试仪
A.1.2金属测试平台
为中空金属盒，恒温的热油或冷油经过油泵流经测试平台盒内。被测试样品分两组紧贴在两只测试平台的表面，并按额定电压接上电源和测试仪表。
A.1.3电磁阀
通过切换电磁阀，循环改变测试平台内的热油或冷油。
A.1.4导热油
导热油分别盛放在两只容器中，按试验方法要求的温度用温控器进行控温。

相关图示
